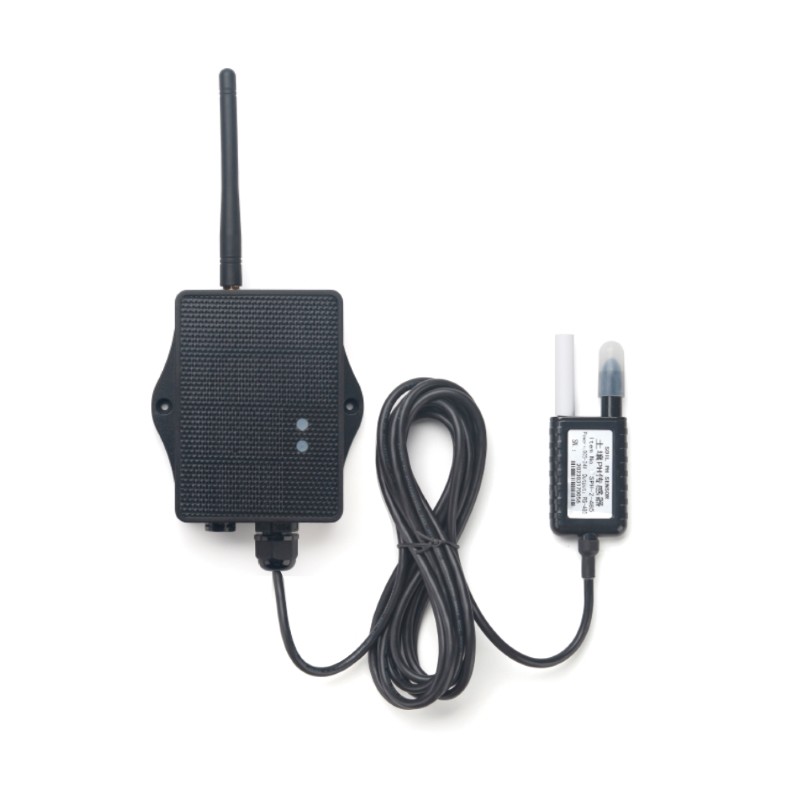

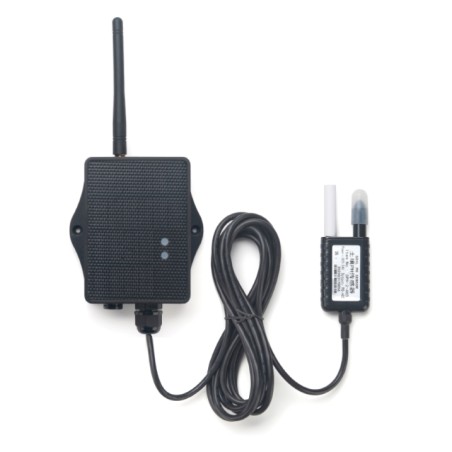

DRAGINO · Sensor · LoRa · LoRaWAN pH Sensor mit Solar · SPH01-LS-EU868

Der Dragino SPH01-LS ist ein LoRaWAN-Boden-pH-Sensor für IoT in der Landwirtschaft. Er wurde entwickelt, um den pH-Wert des Bodens und die Bodentemperatur zu messen und an die Plattform zu senden, um den Säure- oder Basengehalt des Bodens zu analysieren. Die Sonde ist IP68 wasserdicht.

Die SPH01-LS-Sonde besteht aus einer festen AgCl-Referenzelektrode und einer pH-empfindlichen Elektrode aus reinem Metall. Sie kann den pH-Wert des Bodens mit hoher Genauigkeit und stabilem Wert bestimmen. Die SPH01-LS-Sonde kann für eine lange Zeit in den Boden eingegraben werden.

Die im SPH01-LS verwendete LoRa-Funktechnologie ermöglicht es dem Gerät, Daten zu senden und extrem große Reichweiten bei niedrigen Datenraten zu erreichen. Sie bietet Spreizspektralkommunikation mit extrem großer Reichweite und hoher Störfestigkeit bei minimalem Stromverbrauch.

Der SPH01-LS unterstützt die BLE-Konfiguration und drahtlose OTA-Updates, die dem Benutzer die Nutzung erleichtern.

Der SPH01-LS wird von einer 8500mAh Li-SOCI2-Batterie oder einer solarbetriebenen + Li-on-Batterie mit Strom versorgt und ist für eine Langzeitnutzung von bis zu 5 Jahren ausgelegt.

Jeder SPH01-LS ist mit einer Reihe von eindeutigen Schlüsseln für LoRaWAN-Registrierungen vorgeladen, registrieren Sie diese Schlüssel zu lokalen LoRaWAN-Server und es wird automatisch nach dem Einschalten verbinden.

Merkmale:

LoRaWAN 1.0.3 Klasse A
Bänder: CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865
Ultra-niedriger Stromverbrauch
Überwachung des Boden-pH-Wertes mit Temperaturkompensation.
Überwachung der Bodentemperatur
Überwachung des Batteriestandes
Unterstützung der pH-Kalibrierung durch den Endbenutzer
Unterstützt Bluetooth v5.1 und LoRaWAN-Fernkonfiguration
Unterstützt drahtloses OTA-Update der Firmware
Wasserdichtes IP66-Gehäuse
IP68-Schutz für den Sensorfühler
AT-Befehle zur Änderung von Parametern
Downlink zur Änderung der Konfiguration
Solarpanel + 3000mAh Li-on-Akku (SPH01-LS)

Anwendungen:

Intelligente Landwirtschaft

Technische Daten:

Versorgungsspannung: Eingebaute Batterie, 2.5v ~ 3.6v
Betriebstemperatur: -40 ~ 85°C

pH-Wert des Bodens:

• Bereich: 3 ~ 10 pH
• Auflösung: 0,01 pH
• Genauigkeit: ±2% unter (0~50 ?, Genauigkeit wird schlecht unter 0 wegen gefroren)
• Temperaturkompensation Bereich: 0 ~ 50?
• IP68 Schutz
• Länge: 3,5 Meter

Bodentemperatur:

• Bereich -40?~85?
• Auflösung: 0.1?
• Messgenauigkeit: &lt±0.5?(-10?~40?),&lt±0.8? (others)
• IP68 Schutz
• Länge: 3,5 Meter

LoRa Spec:

• Frequenzbereich, Band 1 (HF): 862 ~ 1020 Mhz
• Max. +22 dBm konstanter RF-Ausgang vs.
• RX-Empfindlichkeit: bis zu -139 dBm.
• Hervorragende Blocking-Immunität

Stromverbrauch:

• Schlafmodus: 5uA @ 3.3v
• LoRa-Sendemodus: 125mA @ 20dBm, 82mA @ 14dBm
