SATEL | Universalmelder, Magnetkontakt und Erschütterungsmelde

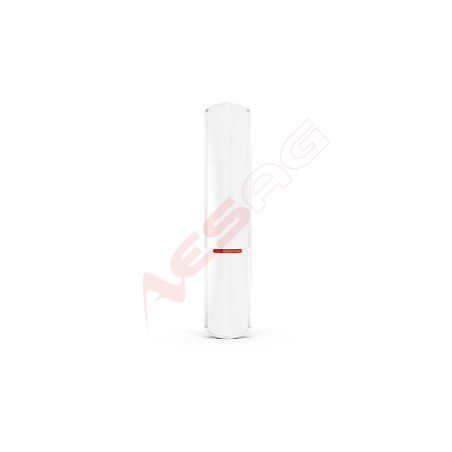

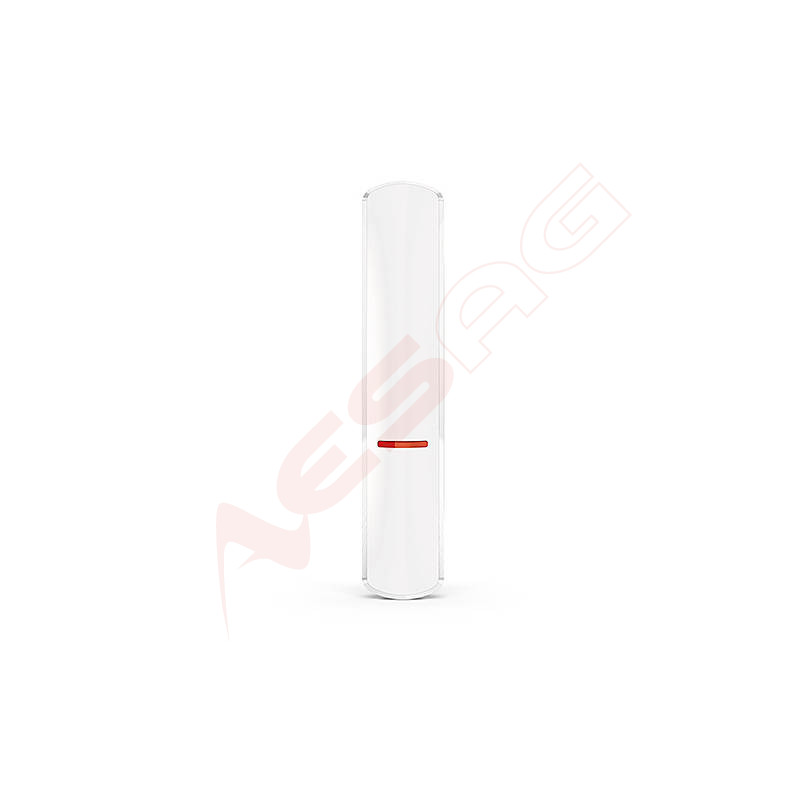

XD-2 ist ein verdrahteter Universalmelder, der mit beliebiger Alarmzentrale kompatibel ist. XD-2 kann eingesetzt werden als: Magnetkontakt, Erschütterungsmelder, Erschütterungsmelder mit Magnetkontakt, Wassermelder.

Der Melder ist in Weiß (XD-2), Braun (XD-2 BR) und Dunkelgrau (XD-2 DG) erhältlich.

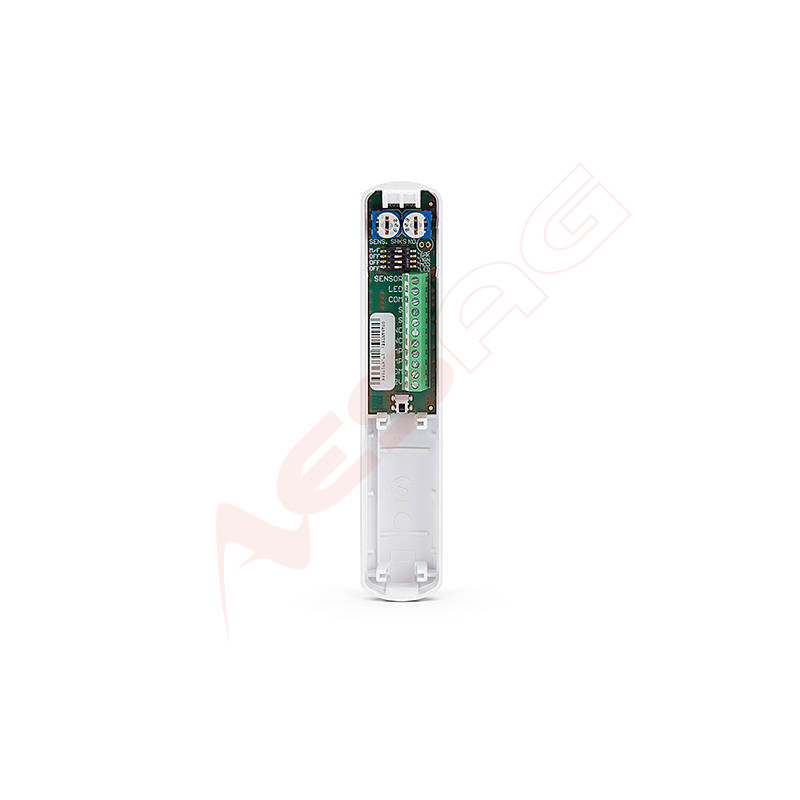

• Wahl des Meldertyps mithilfe der DIP-Schalter
• Betriebsmodi:
  • Magnetkontakt:
    • Erkennung der Tür- und Fensteröffnung usw.
    • Eingang für den Anschluss eines verdrahteten Melders Typ NC
    • 1 Alarmausgang
  • Erschütterungsmelder:
    • Erkennung von Erschütterungen und Schwingungen, die bei Aufbruchversuchen von Türen oder Fenstern u. ä. entstehen
    • 1 Alarmausgang
  • Erschütterungsmelder mit Magnetkontakt:
    • Erkennung von Erschütterungen und Schwingungen, die bei Aufbruchversuchen von Türen oder Fenstern u. ä. entstehen
    • Erkennung der Tür- und Fensteröffnung usw.
    • 1 oder 2 Alarmausgänge
  • Wassermelder:
    • Erkennung des Wasseraustritts in Räumen mit Wasserinstallation
    • Eingang für den Anschluss externer Wassersonde FPX-1 (weiß), FPX-1 BR (braun) oder FPX-1 DG (dunkelgrau) – Sonde separat erhältlich
    • 1 Alarmausgang
  • LED zur Signalisierung

Produktbesonderheiten:

• nutzbar als Magnetkontakt, Erschütterungsmelder, Erschütterungsmelder mit Magnetkontakt oder Wassermelder
• Sonde zur Wassererkennung nicht inkl.
• 1-2 Alarmausgänge
• Überwachung der Spannungsversorgung
• Ein-/Ausschalten der LED zur Signalisierung per Fernzugriff
• Sabotageschutz vor Öffnung des Gehäuses und Abreißen von der Montagefläche
• 2 Magnete im Lieferumfang (zur Aufbau- und Einbau-Montage)
• Abmessungen: 20 x 102 x 23 mm

Technische Daten:

• Betriebstemperatur: -10°C...+55°C
• Ruhestromaufnahme: 12,5 mA
• Max. Stromaufnahme: 14 mA
• Gewicht: 46 g
• Max. Luftfeuchtigkeit: 93±3%
• Umweltklasse gem. EN50130-5: II
• Abmessungen des Gehäuses des Melders: 20 x 102 x 23 mm
• Erfüllte Normen: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6
• Sicherheitsgrad gem.: Grade 2
• Abmessungen vom Gehäuse des Magneten für die Aufbau-Montage: 15 x 52 x 6 mm
• Abmessungen der Unterlage des Magneten für die Aufbau-Montage: 15 x 52 x 6 mm
• Abmessungen vom Gehäuse des Magneten für die Einbau-Montage: ø10 x 28 mm
• Maximaler Spalt - Aufbau-Magnet (Magnetkontakt): 20 mm
• Maximaler Spalt - Einbau-Magnet (Magnetkontakt): 18 mm
• Sabotageausgänge (NC-Relais, ohmsche Last): 40 mA / 24 V DC
• Spannungsversorgung (±25%): 12 V DC
• Alarmausgänge S (NC-Relais, ohmsche Last): 40 mA / 24 V DC
• Relaiskontaktwiderstand (Alarmausgang NC): 26 Ohm
• Relaiskontaktwiderstand (Alarmausgang S): 26 Ohm
• Sensibilität des SNS-Eingangs (Melder Typ NC): 150 ms
• Sensibilität des SNS-Eingangs (Wassersonde): 1 s
• Detektionsreichweite (abhängig von der Montagefläche) (Erschütterungsmelder): bis 3 m
• Alarmausgänge NC (NC-Relais, ohmsche Last): 40 mA / 24 V DC

Lieferumfang:

• 1x Satel XD-2 Universalmelder, weiss
